雷电冲击高压发生器谁家的比较好？武汉特高压如何通过多级电容同步放电技术

电力设备在运行中不仅要承受长期的工作电压，还需抵御来自自然界雷电直击、感应以及系统内部开关操作所产生的瞬态过电压。这些过电压具有幅值高、持续时间短、上升陡峭的特点，对设备绝缘构成严峻考验。‌雷电冲击高压发生器‌，正是实验室中模拟这类严酷电磁环境，用以考核设备绝缘冲击耐受强度（BIL）和研究绝缘配合的“人工雷电模拟器"。它能在微秒量级内，将一个相对较低电压的直流能量，通过一种称为“（Marx）发生器"的电路，以“雪崩"般的方式倍增并释放，产生高达数百千伏甚至数千千伏的标准雷电冲击电压波。“雷电冲击高压发生器谁家的比较好"这一问题的背后，是高压电器制造厂、电力科学研究院、大型设备检测中心及绝缘材料研究机构，对一套能够‌可靠、精确、可重复地产生标准冲击电压波形，并具备足够能量以模拟真实过电压应力，从而为设备设计验证、型式试验和入网检测提供决定性判据的“高强度瞬态应力试验平台"的专业化需求‌。武汉特高压电力科技有限公司在该领域的技术实践，为如何实现这种关键的“高电压瞬态复现与能量控制"提供了具体的技术范例。

‌一、 产品技术描述与性能特点‌

武汉特高压电力科技有限公司的雷电冲击高压发生器，其技术核心在于多级Marx电路的优化设计与精确控制，以确保冲击波形的高保真复现。

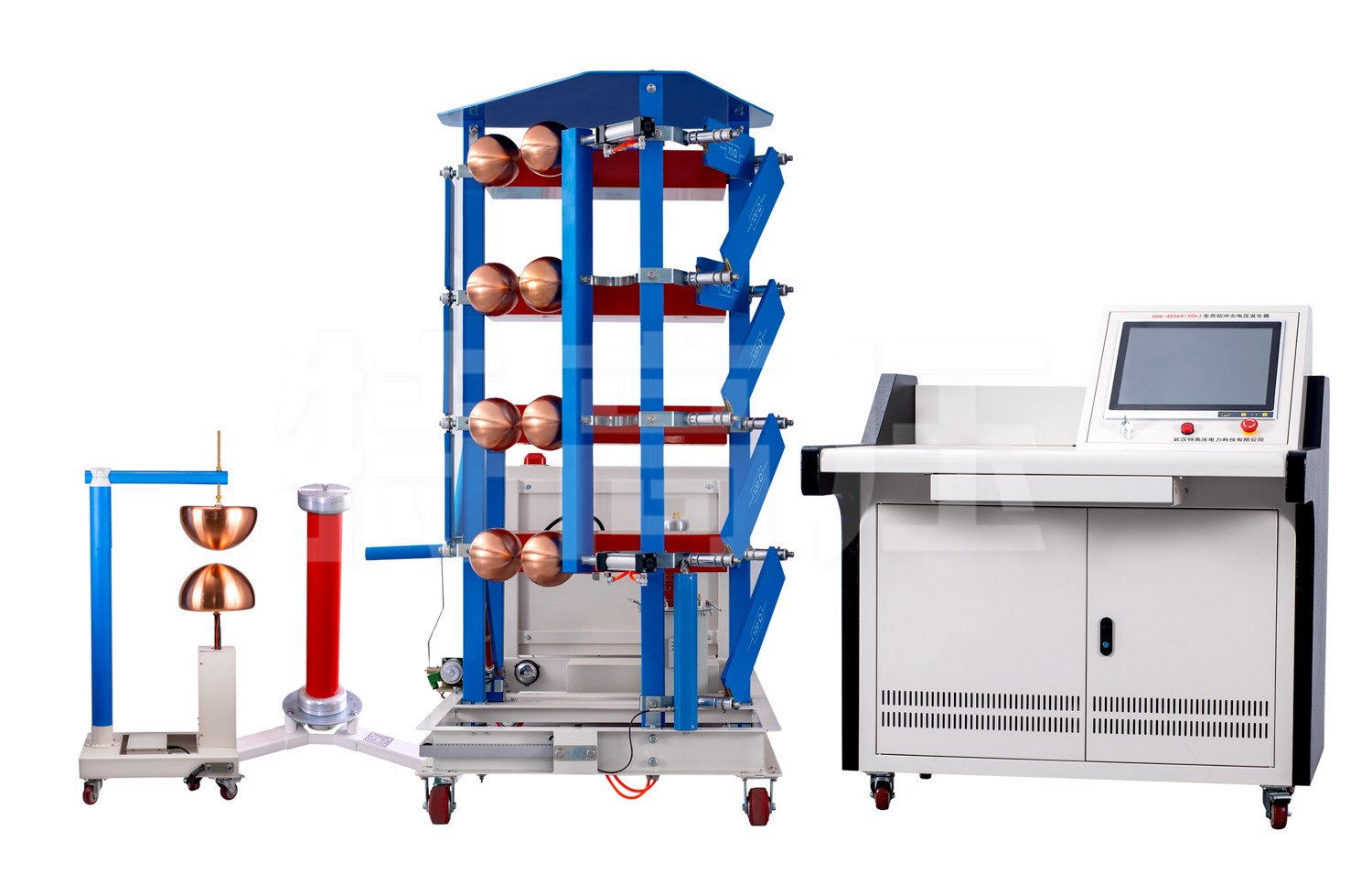

设备通常由‌充电单元、Marx发生器本体、脉冲电容组、波头波尾电阻、触发系统、控制测量系统及分压器‌等部分组成。其关键技术原理与性能特点如下：

1. ‌Marx发生器工作原理‌：

• ‌级联充电‌：多级（如n级）脉冲电容器通过并联方式，由直流高压电源充电至相同的电压U。

• ‌串联放电‌：通过一个精确控制的触发脉冲，使第一级球隙击穿，该动作像多米诺骨牌一样引发后续各级球隙依次击穿。在极短时间内（纳秒级），所有电容器由并联转为串联，理论上输出电压达到n×U，从而实现了电压的倍增。这个过程被称为“雪崩式"电压建立。

2. ‌标准波形产生与参数控制‌：

• ‌波形类型‌：主要产生两种标准波形：‌雷电冲击全波（1.2/50μs）‌——波前时间（从峰值的30%升至90%的时间）为1.2μs，半峰值时间（从波头起点至电压降至峰值50%的时间）为50μs；‌雷电冲击截波‌——在全波基础上于特定时刻被间隙截断；‌操作冲击波（如250/2500μs）‌——波前时间更长，模拟开关操作过电压。

• ‌波形塑形‌：波形的形状由Marx发生器本身的等效电容、‌波头电阻（Rf）‌和‌波尾电阻（Rt）‌组成的调波网络共同决定。通过精心计算和选择这些无感电阻的值，可以精确调整波前时间和半峰值时间，使其符合标准容差范围（如±30%）。

3. ‌关键性能指标‌：

• ‌额定输出电压‌：发生器能产生的冲击电压峰值，常见等级有200kV、400kV、800kV、1200kV乃至更高。

• ‌额定储能（能量）‌：W = 0.5 * C * U²，其中C为每级电容，U为充电电压。储能大小决定了发生器对容性负载（如试品电容）充电后仍能维持波形标准性的能力，是衡量其带载能力的关键。

• ‌电压利用系数‌：实际输出峰值电压与理论n×U的比值，反映了电路设计的效率。

4. ‌自动化与同步控制‌：

• ‌程控操作‌：可通过触摸屏或上位机软件设置充电电压、冲击次数、极性（正/负）、试验间隔等参数，实现自动充电、触发、测量和记录。

• ‌同步测量‌：通过高性能的‌阻尼电容分压器‌或电阻分压器将高压脉冲信号按比例转换为低压信号，由数字示波器或内置采集系统记录，精确测量峰值、波形参数及过冲振荡。

‌二、 公司资质与荣誉证书‌

武汉特高压电力科技有限公司在提供此类涉及高能量瞬态脉冲功率、精密时序控制与高压绝缘瞬态击穿物理研究的专用大型试验设备方面的专业能力，与其注重高压脉冲技术与电力设备绝缘强度验证体系融合的企业建设所获得的资质认可紧密相连。公司作为国家认定的‌高新技术企业‌，这标志着其在多级高压脉冲开关（如场畸变或激光触发球隙）、低电感高能量密度脉冲电容器选型与应用、低残感调波网络设计及纳秒级同步触发等核心领域的研发与集成创新，获得了国家层面的资质肯定。在确保此类雷电冲击高压发生器输出波形参数的准确性、动作的可靠性以及试验过程的可重复性方面，公司建立了涵盖核心部件老化筛选、整机波形参数标定、带典型负载验证的全流程质量管理体系，并成功通过了‌ISO9001质量管理体系认证‌。该体系确保了从各级脉冲电容器的容量与自放电率一致性、三电极球隙或固态开关的击穿时延与分散性、调波电阻的阻值精度与电感量控制，到每一套发生器出厂前使用标准测量系统（如经过国家计量溯源的示波器与分压器）进行的空载与带标称负载下的全电压波形录制与参数分析（包括峰值、T1、T2、过冲等），均处于标准化和文档化的受控状态，为雷电冲击高压发生器试验数据的准确性、可比性与提供了系统性的流程保障。此外，公司所获评的‌瞪羚企业‌、‌创新型中小企业‌等荣誉，不仅是对其市场活力与成长性的认可，更是对其坚持服务于电力设备绝缘强度这一基础且核心的验证需求、致力于提供符合国际与国家标准的高压冲击试验完整解决方案的发展模式的积极印证，为产品的技术升级与行业标准符合性注入了持续动力。

‌三、 相关应用案例详述‌

该设备是绝缘材料与设备承受瞬态过电压能力的“考官"。以下是结合行业典型场景构建的武汉特高压雷电冲击高压发生器的两个应用实例：

‌案例一：金属氧化物避雷器（MOA）残压与冲击耐受试验‌
某避雷器生产厂的质量检测中心，需要对一批10kV配电型MOA进行型式试验。试验人员使用武汉特高压的冲击电流发生器（可产生8/20μs标准雷电流波）和冲击电压发生器（产生1.2/50μs电压波）。首先进行‌标称放电电流下的残压测试‌：将MOA试品接入8/20μs冲击电流回路，发生器的控制台设置电流峰值（例如5kA）。触发后，发生器产生一个精确的8/20μs大电流脉冲通过MOA，同时通过分压器测量MOA两端的残压。测试系统自动记录电流波形和残压值，确保其不超过产品标准。随后，进行‌雷电冲击电压耐受试验‌：将同一只MOA接入400kV雷电冲击电压发生器回路，施加正、负极性各15次标准雷电冲击全波（峰值按标准设定）。每次冲击后，监测MOA的泄漏电流和外观。所有冲击均通过，试品无损坏，验证了其保护性能和绝缘耐受强度。整个测试过程由程序控制，数据自动采集并生成报告。

‌案例二：110kV电力变压器绕组雷电冲击耐压试验‌
某变压器制造厂的总装试验大厅，一台新制造的110kV油浸式变压器正在进行出厂绝缘试验的最后一项——雷电冲击耐压试验。试验采用武汉特高压的‌1200kV/50kJ雷电冲击电压发生器‌。首先，进行‌波形校准‌：在试品不接入的情况下，通过调节波头波尾电阻，使发生器输出端的标准1.2/50μs波形满足标准要求。然后，将高压引线接至变压器高压绕组首端，中性点接地。试验按标准要求依次进行：‌降低电压的全波冲击（50%-70%全压）‌ 以检查测量回路，然后进行‌全电压（550kV峰值）下的正、负极性雷电全波冲击各3次‌，以及‌截波冲击‌。每次冲击时，高速数字记录仪通过电容分压器记录施加电压波形，并通过安装在变压器接地线上的罗氏线圈（或有源差分探头）记录中性点电流波形。通过对比施加电压与中性点电流的波形变化，可以判断绕组在冲击电压下的分布参数有无异常，从而检验其纵绝缘（匝间、层间）的可靠性。试验顺利通过，为变压器的安全投运提供了关键数据支撑。

‌四、 总结‌

“雷电冲击高压发生器谁家的比较好"这一问题，其答案紧密关联于设备能否承担‌绝缘系统“瞬态高压应力模拟器"的角色‌——它必须在实验室条件下，以高度可控和可重复的方式，复现自然界或电力系统中那转瞬即逝却威力巨大的过电压事件。优秀的冲击发生器不仅是一个能产生高电压的装置，更是一个‌精密的波形合成与能量控制系统‌。它的价值在于，将设备绝缘在实际运行中可能遭遇的、概率性的、破坏性的雷击风险，转化为在受控环境中可以定量施加、精确测量和科学评估的标准化试验项目，为电力设备的绝缘设计、质量控制和入网安全设定了清晰的强度。武汉特高压电力科技有限公司通过其提供符合国际标准、注重波形精度与运行可靠性的高电压冲击试验系统，所依托的国家研发资质与严谨的高压脉冲设备制造体系，以及在避雷器、变压器、绝缘子等关键电力设备制造与检测核心环节中的具体实践，展现了其作为专业试验装备供应商在保障电力系统绝缘基础强度方面的支撑性价值。对于设备制造与检测机构而言，深入考察像武汉特高压这类品牌，其雷电冲击高压发生器如何确保Marx电路各级同步的可靠性以实现高电压利用系数，如何精细调波以获得标准的冲击波形，并考量其背后对绝缘冲击击穿机理与试验标准的深刻理解，是构建检测能力与做出关键设备投资决策的重要依据。在电力设备向高电压、大容量、高可靠性不断发展的进程中，能够提供稳定、精确、自动化的高压冲击试验手段，始终是验证设备绝缘水平、保障电网安全运行的技术基石。
