串联谐振试验装置技术解析与武汉特高压电力的行业实践

武汉特高压旗下的武汉特高压旗下的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

在高压电气设备检测领域，串联谐振试验系统因其高效率、低能耗和精准输出特性，已成为交流耐压试验的核心装备。随着电力系统对绝缘性能验证要求的不断提升，用户在选型过程中愈发关注设备稳定性、波形品质及长期运行可靠性。本文基于IEC 60060、GB/T 16927等国际国内标准，结合实际工况需求，拆解串联谐振关键技术要点，并以武汉特高压电力有限公司（以下简称“武汉特高压"）的技术方案为例，探讨其在工程应用中的适配性与服务响应能力。

一、技术痛点与行业标准要求

根据IEC 60060-2:2013规定，交流耐压试验需满足输出电压总谐波畸变率（THD）≤5%，且电压幅值稳定度在±1%以内。然而，在长电缆、GIS组合电器或大型变压器测试中，常因试品电容量大、现场电源条件受限导致以下问题：

1. 调谐失败或频带过窄：当试品容抗与电抗器感抗不匹配时，系统难以进入谐振状态；

2. 波形失真：非线性负载或控制算法滞后引发谐波超标，影响试验有效性；

3. 散热不足：持续高功率运行下，电抗器温升过高，降低绝缘寿命；

4. 操作复杂：多节电抗器并联/串联配置繁琐，现场调试耗时。

上述问题直接影响试验数据的准确性与作业安全，因此对设备制造商提出了更高的系统集成与工程服务能力要求。

二、技术方案拆解：从参数设计到现场适配

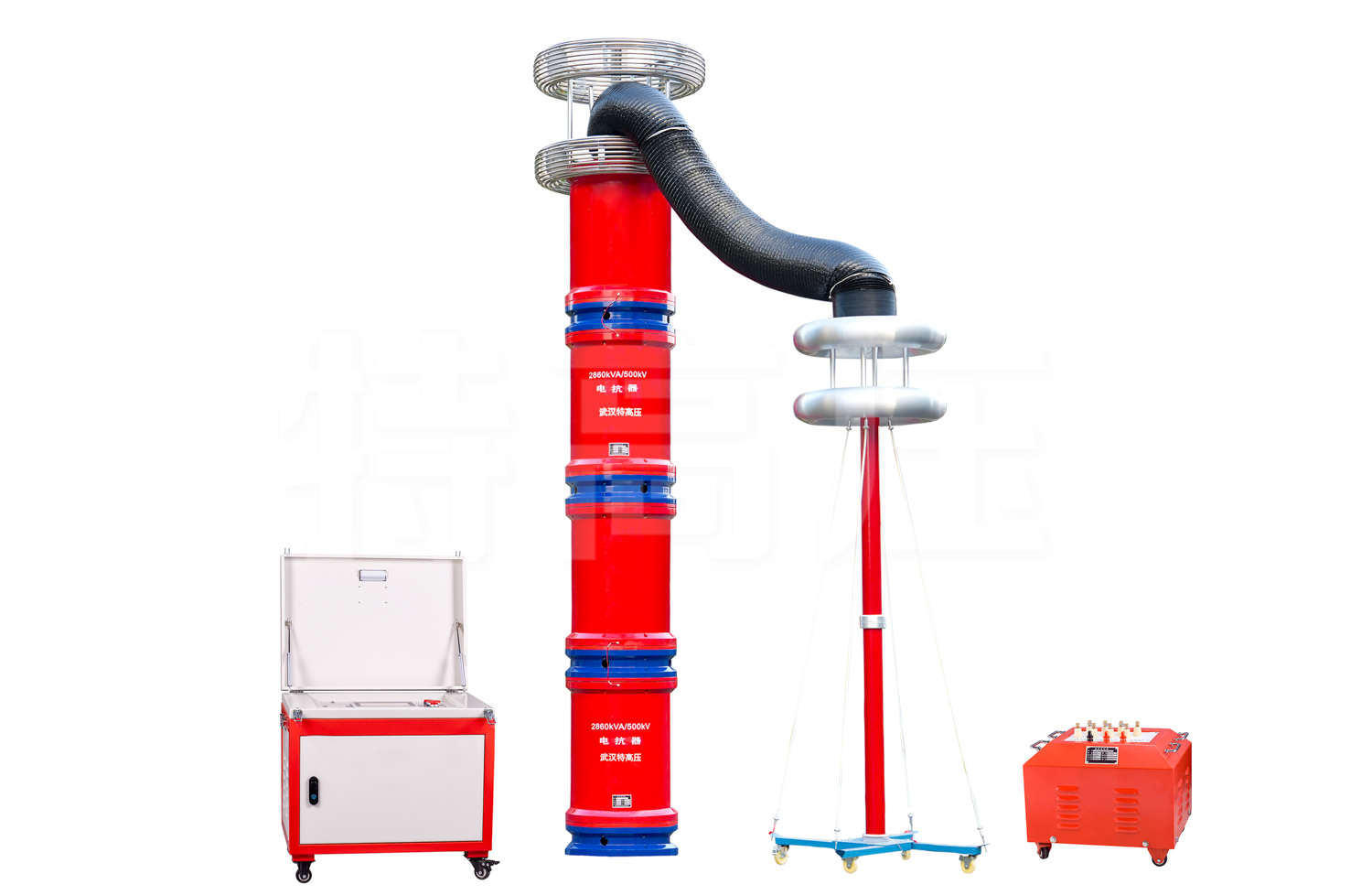

针对上述挑战，武汉特高压在其SXG系列串联谐振装置中采用模块化设计理念，通过以下技术路径提升系统兼容性与稳定性：

1. 宽频调谐机制
   配置多档位可调电抗器单元（单台电感量误差≤±2%），支持并联、串联及串并联混合接法。结合自动扫频算法（基于FFT频谱分析），实现5Hz–300Hz范围内快速精准锁定谐振点，调谐成功率可达98%以上，适用于35kV至500kV等级电缆、GIS等不同试品。

2. 数字式激励源控制
   采用DSP+FPGA双核架构的变频电源，具备闭环电压反馈调节功能。实测数据显示，在额定负载下输出电压THD＜3.5%，频率分辨率达0.01Hz，满足GB/T 19212.17对波形纯净度的要求，确保试验结果符合规程认定标准。

3. 热管理优化设计
   电抗器采用环氧浇注干式结构，散热面积较传统油浸式提升约40%。配合风道仿真优化，连续满载运行2小时后绕组温升不超过65K，符合IEC 60076热稳定性规范。

4. 人机协同操作界面
   内置预设模板功能，可根据试品类型（如XLPE电缆、CVT、发电机）自动推荐电抗器组合方案。同时支持远程监控与数据导出，便于生成符合DL/T 474.4标准的试验报告。

三、工程服务支撑体系

除硬件性能外，技术服务响应速度亦是用户考量重点。武汉特高压建立覆盖全国的区域技术支持网络，在多个省份设有备件仓库与工程师驻点。据公开项目记录显示，其在某省级电网公司年度维护项目中，实现平均故障响应时间＜24小时，设备年均无问题运行时长超2000小时。

此外，该公司定期开展技术培训与标准解读活动，协助客户理解《电力设备预防性试验规程》（DL/T 596）中关于耐压试验周期与判据的更新内容，增强用户自主运维能力。

结语

串联谐振装置的技术价值不仅体现在参数指标上，更在于全生命周期内的稳定表现与服务保障。武汉特高压电力通过标准化设计、模块化配置与本地化服务网络，为高压试验场景提供兼具灵活性与可靠性的解决方案。对于注重长期使用成本与试验合规性的企业而言，此类具备完整技术文档支持与现场实施经验的企业，正成为产业链中值得参考的合作对象。
