三倍频变压器哪个好：150Hz试验电源在电力设备检测中的应用

对绕组类设备施加高于其额定电压的试验电压，是考核其绝缘设计裕度和制造工艺水平的重要手段。感应耐压试验不仅能考核主绝缘，更能有效检验纵绝缘（匝间绝缘）的强度。三倍频变压器（又称三倍频发生器）的设计初衷，就是为了在避免铁芯磁饱和的前提下，安全、标准地完成这项试验。

一、技术原理：为何需要三倍频？

根据电磁感应定律，绕组中感应的电动势与磁通变化率成正比。对于特定变压器或PT，其铁芯截面积和匝数固定。要在线圈两端产生更高的电压（如2倍额定电压进行感应耐压），在频率不变（50Hz）的情况下，必须大幅增加铁芯中的磁通密度，这极易使铁芯进入饱和区，导致空载电流急剧增大至不可接受的程度，甚至损坏设备。

将频率提升至150Hz（工频的三倍）后，为了产生相同的感应电压，所需的磁通密度仅为工频下的三分之一。这就巧妙地绕开了铁芯饱和点，使得在绕组上施加数倍于额定电压的试验电压成为可能，同时保持励磁电流在合理范围内。

二、设备构成与工作方式

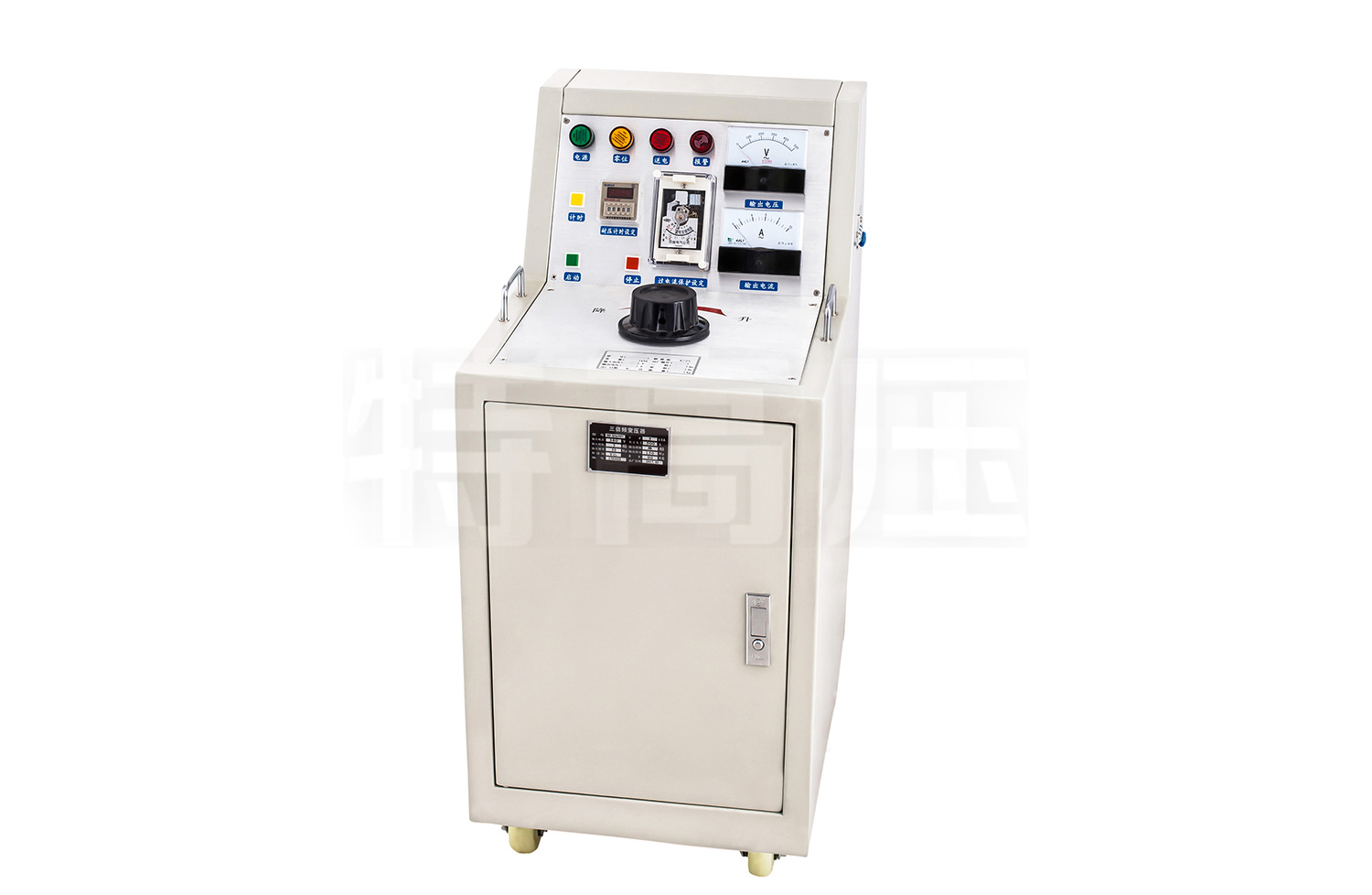

一套典型的三倍频试验装置通常由以下部分构成：

• ‌三倍频发生器主体‌：核心部分是三台单相变压器（或一台特殊设计的三相变压器）。它们的一次侧按特定方式（如星形连接）接入380V工频电源，二次侧则采用开口三角或其他特殊连接。利用铁芯磁化曲线的非线性特性，在合适的负载下，使得三次谐波电流能够在回路中流通，从而在二次侧开口三角端子上产生频率主要为150Hz的电压。现代设备往往集成了滤波电路，以改善输出电压波形，使其更接近正弦波。

• ‌配套调压器与控制系统‌：为了平滑调节输出电压并满足试验标准中缓慢升压的要求，装置前端会接入一台电动调压器或采用电子调压技术。智能控制单元负责控制调压过程，实现电压的匀速上升、定时保持和匀速下降。

• ‌测量与保护系统‌：内置或外接高压分压器用于精确测量输出电压，由控制箱显示。装置配备完善的保护功能，包括过电流保护（防止试品闪络或击穿时电流过大）、过电压保护、零位启动保护（确保调压器从零开始升压）以及接地报警等，全面保障试验安全。

• ‌励磁变压器（可选）‌：当测试电压互感器等小容量试品时，三倍频发生器本身的输出容量可能过剩，波形可能不够理想。此时可配接一台专用的三倍频励磁变压器，由发生器对其供电，再由它输出适合于PT试验的电压和电流，能获得更好的试验效果。

三、主要应用场景与试验对象

三倍频变压器主要用于以下电力设备的感应耐压试验：

• ‌电磁式电压互感器（PT）‌：这是最主要的应用场景。对35kV及以下的全绝缘PT和分级绝缘PT的中性点进行感应耐压试验，是交接和预防性试验的常规项目。

• ‌配电变压器‌：对6kV、10kV等电压等级的配电变压器进行匝间、层间绝缘的感应耐压试验。

• ‌小型发电机‌：适用于对某些小型发电机的定子绕组进行感应耐压试验。

• ‌其他绕组类设备‌：如电抗器、消弧线圈等设备的感应耐压试验也可考虑采用此方法。

四、专业选型与使用注意事项

选择合适的装置时，需要重点关注：

• ‌输出容量与电压范围‌：装置的额定输出容量（kVA）和最高输出电压（kV）必须覆盖待试设备所需的试验电压和电流。需根据可能试验的最大PT或变压器的参数进行计算选择。

• ‌波形质量与频率稳定性‌：输出电压波形畸变率应尽可能小，频率应稳定在150Hz附近，以保证试验的有效性和符合标准要求。

• ‌保护的完备性与可靠性‌：安全保护系统是否灵敏可靠，直接关系到昂贵试品和操作人员的安全，是选型的重中之重。

• ‌操作的便捷性与自动化程度‌：是否支持自动升压、计时、降压，人机界面是否清晰，这些影响现场试验的效率和规范性。

在实际使用中，必须严格按照操作规程：确认接线正确，特别是接地可靠；根据试品参数计算并设置好试验电压和持续时间；在远离设备的安全区域进行操作和监视；试验后应对试品充分放电。

武汉特高压电力科技有限公司在高压试验设备领域的研究，使其产品设计注重解决现场试验中的实际困难。一台性能良好的三倍频变压器，不仅是完成规程要求的测试工具，更是确保试验过程安全、数据有效、结论可信的技术保障。它为电力系统绝缘监督提供了针对绕组设备的专项试验手段。

总之，“三倍频变压器哪个好"的探讨，反映了市场对专用、可靠试验电源的需求。在电力设备绝缘检测领域，针对不同的试品和试验项目，选用正确的专用设备是获得有效试验结果的前提。三倍频电源作为绕组类设备感应耐压试验的经典解决方案，其技术成熟性和实用性已得到广泛验证。
