互感器伏安特性测试仪什么品牌好？关注输出容量、测量精度与功能集成度

互感器伏安特性测试仪的核心任务，是为电流互感器（CT）的二次侧施加从零开始逐渐升高的交流电压，测量其励磁电流，绘制伏安特性曲线（U-I曲线），并据此计算保护用CT至关重要的10%误差曲线；同时，它也能测试电压互感器（PT）的励磁特性、变比、极性及二次负荷等参数，实现对互感器性能的一站式评估。

‌一、 互感器的作用、测试必要性及核心测试项目‌

1. ‌互感器的核心作用与分类‌：

• ‌电流互感器（CT）‌：将一次大电流（如1000A）按比例转换为标准的二次小电流（如5A或1A），供给电流表、电能表及继电保护装置。

• ‌电压互感器（PT）‌：将一次高电压（如110kV）按比例转换为标准的二次低电压（如100V或100/√3 V），供给电压表、电能表及保护装置。

2. ‌测试的必要性‌：

• ‌CT饱和问题‌：当系统发生短路故障时，一次电流可能数十倍于额定值。若CT铁芯设计不当或存在局部短路，可能在故障电流下过早饱和，二次电流严重畸变，导致保护装置无法正确动作（拒动或误动）。

• ‌特性变化‌：互感器在长期运行中，绝缘老化、铁芯磁特性变化或二次绕组匝间短路都可能改变其特性。

• ‌安装验收与周期检验‌：新设备投运前及运行后定期检验，确保其性能符合设计及标准要求。

3. ‌核心测试项目‌：

• ‌CT伏安特性测试与10%误差曲线计算‌：这是评估保护用CT性能的‌黄金标准‌。通过测绘U-I曲线，可以计算出在保证复合误差不超过10%的前提下，CT所能承受的一次短路电流倍数（Kpcc）与二次负荷（Zb）的关系曲线，即10%误差曲线。这是校验CT是否满足继电保护应用要求的直接依据。

• ‌PT励磁特性测试‌：在PT二次侧施加电压，测量励磁电流，绘制U-I曲线，检查其线性度，可发现铁芯缺陷或绕组匝间短路。

• ‌变比、极性测试‌：验证实际变比与铭牌是否一致，确认极性是否正确（关系到计量和保护逻辑）。

• ‌二次绕组直流电阻测量‌：检查绕组导体的连接状况。

• ‌二次负荷测试‌：测量互感器实际所带的二次回路阻抗，确保其不超过额定负荷，以免影响精度。

‌二、 核心测量原理与技术实现‌

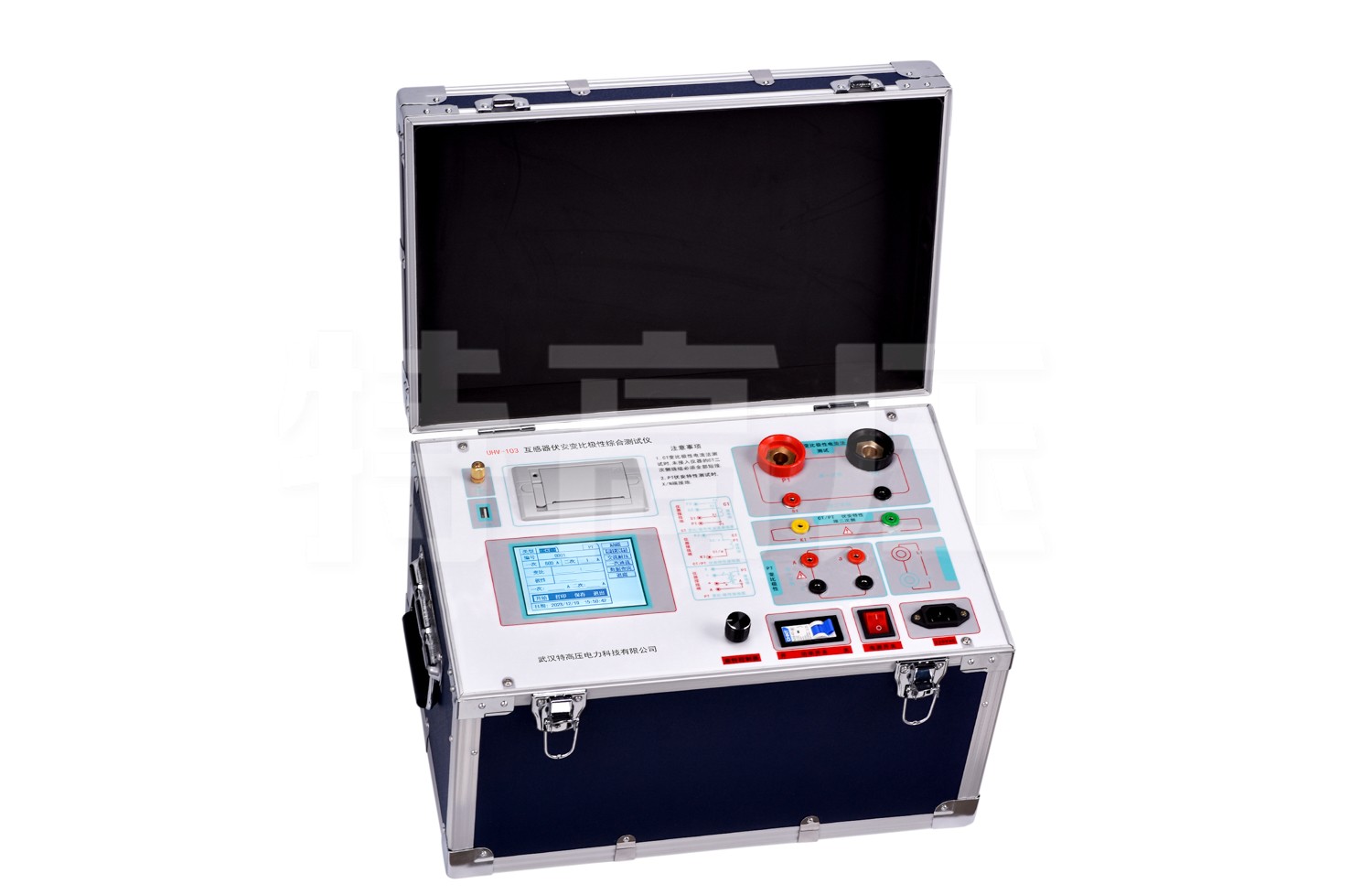

武汉特高压电力科技有限公司的互感器伏安特性测试仪，通常采用一体化设计，集成调压器、功率放大器、高精度数据采集和智能分析单元。

1. ‌CT伏安特性测试原理‌：

• ‌测试接线‌：仪器输出端连接CT二次绕组，CT一次侧开路。

• ‌可调电压源输出‌：仪器内部的高功率密度交流电源，能输出0至数百伏（甚至更高）的可调电压，施加于CT二次侧。

• ‌同步采样与曲线绘制‌：仪器以微小步进升高输出电压，并同步高速采样二次电压（U）和由此产生的励磁电流（I）。实时在屏幕上绘制U-I点，最终连成光滑的伏安特性曲线。

• ‌10%误差曲线自动计算‌：基于测得的伏安特性数据，仪器内置算法根据国家标准（如GB 1208）自动计算并绘制10%误差曲线，直观显示CT在不同二次负荷下的准确限值系数（ALF）。

2. ‌PT励磁特性测试原理‌：

• 与CT测试类似，对PT二次绕组施加从零升至1.2倍或1.9倍额定电压的可调电压，测量励磁电流，绘制曲线，检查拐点电压和饱和特性。

3. ‌变比与极性测试原理‌：

• ‌变比测试‌：对于CT，仪器在一次侧（或模拟一次侧）注入一个已知电流，在二次侧测量电流，计算变比。对于PT，则在一次侧施加一个已知电压，在二次侧测量电压。

• ‌极性测试‌：采用经典的“差接法"或“比较法"，通过检测一次与二次信号的相位关系（同相或反相），自动判断极性。

4. ‌高精度数据采集与处理‌：

• 采用高分辨率、高采样率的ADC，确保电压、电流、相位测量的高精度。

• 使用数字信号处理技术（如FFT）滤除谐波干扰，提高测量准确度。

‌三、 现代智能测试系统的关键技术设计‌

• ‌高功率密度、高稳定性可调电源‌：

• 这是仪器的核心。需要能在低电压下输出足够电流以测试低励磁阻抗的CT，也能输出高电压以激发高拐点电压的CT。采用高频逆变和*控制技术，实现电源的轻量化、高效率和高稳定性。

• ‌多通道同步测量与自动计算‌：

• 可同步测量多个二次绕组的电压、电流，效率高。

• 测试完成后，自动计算拐点电压、10%误差曲线、变比误差、角差等关键参数，并自动判断是否合格。

• ‌大容量存储与智能数据管理‌：

• 存储大量测试曲线和结果数据，可按设备名称、测试日期查询。

• 通过USB或蓝牙将数据导出至电脑，配套专业软件可进行数据对比、趋势分析，生成标准格式的测试报告。

• ‌人性化操作与安全保护‌：

• 大尺寸彩色触摸屏，图形化界面直观显示测试进程和曲线。

• 具有过流、过压、过温保护及紧急停止功能，确保设备和人员安全。

• 测试线连接提示和错误报警功能，防止误接线。

‌四、 核心应用场景与价值体现‌

互感器伏安特性测试是电力系统继电保护专业和计量专业的关键工作：

• ‌新建变电站验收‌：对所有CT、PT进行全面的特性测试，建立原始档案。

• ‌定期预防性试验‌：按照规程周期（如1-3年）对运行中的互感器进行测试，监控其特性变化。

• ‌继电保护校验‌：在保护装置定检时，同步校验其所用CT的10%误差曲线是否满足保护动作要求。

• ‌故障后诊断‌：当发生保护误动或拒动时，测试相关CT特性，分析是否为CT饱和等原因导致。

• ‌计量纠纷仲裁‌：对存在争议的计量用互感器进行精度和特性测试。

对于用户而言，一台互感器伏安特性测试仪带来的核心价值是：‌为继电保护可靠性提供直接的数据保障‌，通过10%误差曲线验证CT在系统故障时能否正确传变，这是保护正确动作的前提；‌确保电能计量的准确与公平‌，精确的变比和特性测试是贸易结算公平性的技术基础；‌实现高效、全面的互感器状态评估‌，一台仪器完成多项测试，大幅提升试验效率，减少设备停电时间；‌建立数字化互感器资产档案‌，长期存储的测试数据可用于分析老化趋势，实现预测性维护。

‌五、 选购时的综合评估要点‌

面对“什么品牌好"的询问，建议用户从输出能力、测量精度、功能集成度及智能化水平等维度进行专业考量：

1. ‌输出容量与电压电流范围‌：输出电压和电流是多少？能否满足各类CT（包括高拐点电压的TPY级保护用CT）和PT的测试需求？

2. ‌测量精度与分辨率‌：电压、电流、相位测量的基本精度如何？变比测量精度能否满足0.05级或0.1级互感器的测试要求？

3. ‌测试功能的完整性与自动化程度‌：是否集成CT伏安特性（含10%误差曲线）、PT励磁特性、变比、极性、直阻、负荷等测试？测试过程是否全自动，结果是否自动计算和判断？

4. ‌数据管理与分析能力‌：配套软件功能是否强大，能否方便地进行历史数据对比、曲线叠加分析、报告生成？

5. ‌操作便携性与现场适应性‌：仪器重量、体积是否适合现场搬运？电池续航能力如何？是否适合无市电的户外变电站使用？

6. ‌厂家的专业支持与服务‌：互感器测试专业性强，涉及多种类型（P、PR、TPY等）和标准。厂家是否具备深厚的继电保护与计量专业知识？能否提供测试方案咨询、数据分析支持及定期校准服务？

‌总结‌

武汉特高压电力科技有限公司的互感器伏安特性测试仪，通过融合高功率可调电源技术、高精度同步采样与智能分析算法，为电流、电压互感器的性能评估提供了全面、精准的测试解决方案。用户在探寻“什么品牌好"时，实质上是在为电网的“感知系统"寻找一位严谨、全面的“体检医生"。通过系统性地审视仪器在输出能力、测量精度、功能集成以及数据分析等方面的表现，用户可以有效地甄选出那台能够为计量准确性与保护可靠性提供坚实数据基石的专业测试系统及其提供者，从而在保障电网可观、可测、可控的实践中，握紧一把校准信息源头准确性的“标准尺规"。
