无局放耐压试验装置哪个好？如何应对复杂环境下的精准测量挑战

当高压试验工程师探讨“无局放耐压试验装置哪个好"时，他们需要的是一套‌高度集成的系统，其核心——工频试验变压器及其调压、励磁系统——必须经过特殊设计与工艺处理，确保在额定输出电压下，其自身的局部放电量远低于标准要求（如≤5pC甚至更低），从而为试品局放测量提供一个“纯净"的高压环境‌。与此同时，系统必须‌无缝集成高灵敏度的局部放电检测仪、合适的耦合电容器（或阻抗）以及完善的电磁屏蔽与接地系统‌，能够在施加耐压的全程，稳定、抗干扰地测量试品的局放信号。这里的“好"，核心在于‌系统集成度、背景噪声控制与测量真实性‌：整套系统的布局、连接与屏蔽是否科学，能否最大限度地抑制空间电磁干扰和地网干扰？局放检测单元的带宽、灵敏度、动态范围及抗干扰识别（如脉冲鉴别）能力如何？系统是否具备‌自动升压、保压、降压程序，并能同步记录电压-局放量（Φ-U）、局放量-时间（Φ-t）等特征图谱‌？此外，‌系统的电压等级与容量是否匹配试品要求、操作的自动化与安全性、以及符合国际国内标准（如GB/T 7354, IEC 60270）的测试能力‌也是关键考量。武汉特高压电力科技有限公司基于对高压绝缘试验物理本质和现场复杂电磁环境的深刻理解，致力于提供高可靠性、高测量可信度的无局放耐压试验整体解决方案。

‌一、 无局放耐压试验的技术内涵与系统评价维度‌

评价一套无局放耐压试验装置，需从“高压发生单元的纯净度"、“局放检测系统的灵敏度与抗干扰性"和“系统集成与智能化"三个层面进行综合审视：

1. ‌高压发生单元的“无局放"特性‌：这是试验有效性的前提。

• ‌试验变压器设计‌：采用‌环氧树脂浇注干式变压器‌或‌SF6气体绝缘变压器‌，因其内部场强均匀、无油纸绝缘中的气泡杂质，易于实现低局放。铁芯、绕组、屏蔽层的特殊工艺处理至关重要。

• ‌调压与励磁系统‌：‌变频电源‌或‌电动柱式调压器‌的选用需考虑其输出波形失真度（THD小）和自身产生的干扰水平。励磁变压器的局放控制同样重要。

• ‌高压连接与均压‌：所有高压导线应采用‌大直径金属管或防晕导线‌，端部配‌均压环或球‌，防止电晕放电产生干扰。

2. ‌局部放电检测的精准性与抗干扰能力‌：这是发现缺陷的关键。

• ‌检测阻抗与耦合电容器‌：耦合电容器的额定电压和自身局放指标必须满足要求。检测阻抗的频带选择（如窄带抗干扰、宽带信息丰富）需与应用匹配。

• ‌局放检测仪性能‌：需具备‌高灵敏度（如最小可测放电量≤0.1pC）、宽动态范围、多通道（方便多端子测量或干扰比对）‌。具备‌数字滤波、脉冲极性鉴别、时间窗（开窗）‌ 等抗干扰功能。

• ‌屏蔽与接地系统‌：试验区域应尽可能采用‌金属屏蔽帐篷或屏蔽室‌。系统必须遵循‌单点接地原则‌，建立干净的“试验地"，与电力地分离，这是现场试验成败的生命线。

3. ‌系统化集成与智能控制‌：

• ‌一体化控制台‌：集成调压控制、电压电流测量、局放仪控制与显示、过流过压保护于一体，实现‌同步操控与数据关联‌。

• ‌自动试验程序‌：可编程设定升压速度、试验电压值、保持时间，并自动绘制‌Φ-U、Φ-N（放电次数）谱图‌，自动识别局放起始电压（PDIV）和熄灭电压（PDEV）。

• ‌数据管理与诊断‌：自动保存完整试验数据与图谱，生成包含关键参数和波形图的综合测试报告，为绝缘状态诊断提供完整证据链。

武汉特高压的系统设计，旨在将一项对环境、设备、技术都要求高的综合性试验，转化为流程清晰、结果可靠、可重复执行的标准化诊断项目。

‌二、 案例实证：在110kV电力变压器现场交接试验中的应用‌

新安装的电力变压器在投运前，必须通过现场交流耐压及局部放电试验，这是验证其经受长途运输和安装后的绝缘状况是否完好的最关键一环。

‌案例：某新建110kV变电站主变压器现场交接交流耐压与局部放电试验‌
该主变电压等级为110kV，容量为50MVA。试验依据标准要求，在变压器高压绕组（中性点接地）上施加1.7倍工作相电压的交流耐压，并监测局部放电量。

• ‌现场试验挑战‌：现场电磁环境复杂，空间干扰（如变电站母线电晕、载波信号）和接地干扰大，对实现“无局放"测量构成严峻考验。

• ‌系统化试验流程‌：

1. ‌试验方案与系统搭建‌：试验团队采用武汉特高压的“车载式无局放耐压试验系统"。方案确定采用‌变频串联谐振‌方式，以减小电源容量。系统包括：无局放变频电源、励磁变、谐振电抗器、分压器、无局放耦合电容器、多通道数字局放仪。在变压器周围搭建‌大型金属屏蔽棚‌，将所有高压设备、试品高压端及测量回路罩入其中。

2. ‌关键连接与接地‌：严格按照接线图连接，所有设备外壳、屏蔽棚体通过‌专用接地铜排单点连接‌至变压器外壳的指定接地点，形成干净的“试验地"。检测阻抗、耦合电容与局放仪的连接使用双层屏蔽电缆。

3. ‌背景噪声测量与系统校准‌：在未施加高压前，开启局放仪，测量并记录系统背景噪声水平，显示为‌<2pC‌，满足要求。使用标准局放校准器对测量回路进行校准，确保量值准确。

4. ‌自动加压与同步监测‌：在控制台设置试验程序：从0开始升压至110kV（1.0Um/√3），保持5分钟，测量背景局放；继续升压至160kV（1.7Um/√3），保持‌60秒‌，同步进行耐压考核和局放监测。控制台屏幕分屏显示：‌实时电压/电流曲线‌和‌局放仪的椭圆时基图、Φ-U趋势图‌。

5. ‌试验过程与结果分析‌：在升压及160kV保持期间，局放仪显示的放电信号始终与背景噪声水平相当，未出现明显的、与电源频率同步的放电脉冲簇。‌Φ-U趋势图显示，在电压超过130kV后直至160kV，视在放电量稳定在3-5pC之间，无明显陡增‌。

6. ‌降压与结论‌：60秒后自动降压。试验报告自动生成，关键结论为：‌“在1.7Um/√3的交流耐压试验下，变压器高压绕组局部放电量小于5pC，符合标准要求，试验通过。"‌ 该报告成为变压器可以投入运行的核心技术文件。

• ‌效益体现‌：通过使用高度集成、背景纯净且抗干扰能力强的专业试验系统，在复杂的现场环境下成功完成了这项高难度的综合性试验。试验结果不仅证明了变压器绝缘强度合格，更以极低的局放数据证实了其内部绝缘的纯净性与完整性，极大地增强了运维单位对设备长期可靠运行的信心，从源头杜绝了因早期绝缘缺陷导致的潜在故障。

此案例凸显了专业无局放耐压试验装置在重大电力设备投运决策中，作为最终、“技术裁判"的核心地位。

‌三、 企业支撑：高电压技术与微弱信号处理技术的融合‌

研发无局放耐压试验装置，是电力测试领域技术集成，需要深度融合高电压绝缘技术、大功率电力电子技术、微弱信号检测技术及电磁兼容设计。武汉特高压电力科技有限公司的‌高新技术企业‌资质，是其在该领域具备系统设计、集成与工程化能力的体现。公司建有专业的屏蔽试验大厅和高压试验场，用于对整套系统的背景局放水平、测量灵敏度进行严格的‌内部测试与验证‌。
该公司生产的无局放耐压试验装置，其电压测量系统与局放校准系统可依据国家相关高压计量检定规程进行‌第三方计量溯源‌。同时，公司在‌低局放干式试验变压器设计、变频串联谐振技术、现场抗干扰屏蔽与接地技术、以及多通道数字局放检测与智能分析软件‌等方面拥有的‌发明和软件著作权‌，是其产品实现高可靠性、高测量可信度和强大环境适应性的核心技术保障。

‌四、 产品聚焦：变频谐振式综合试验系统的功能特点‌

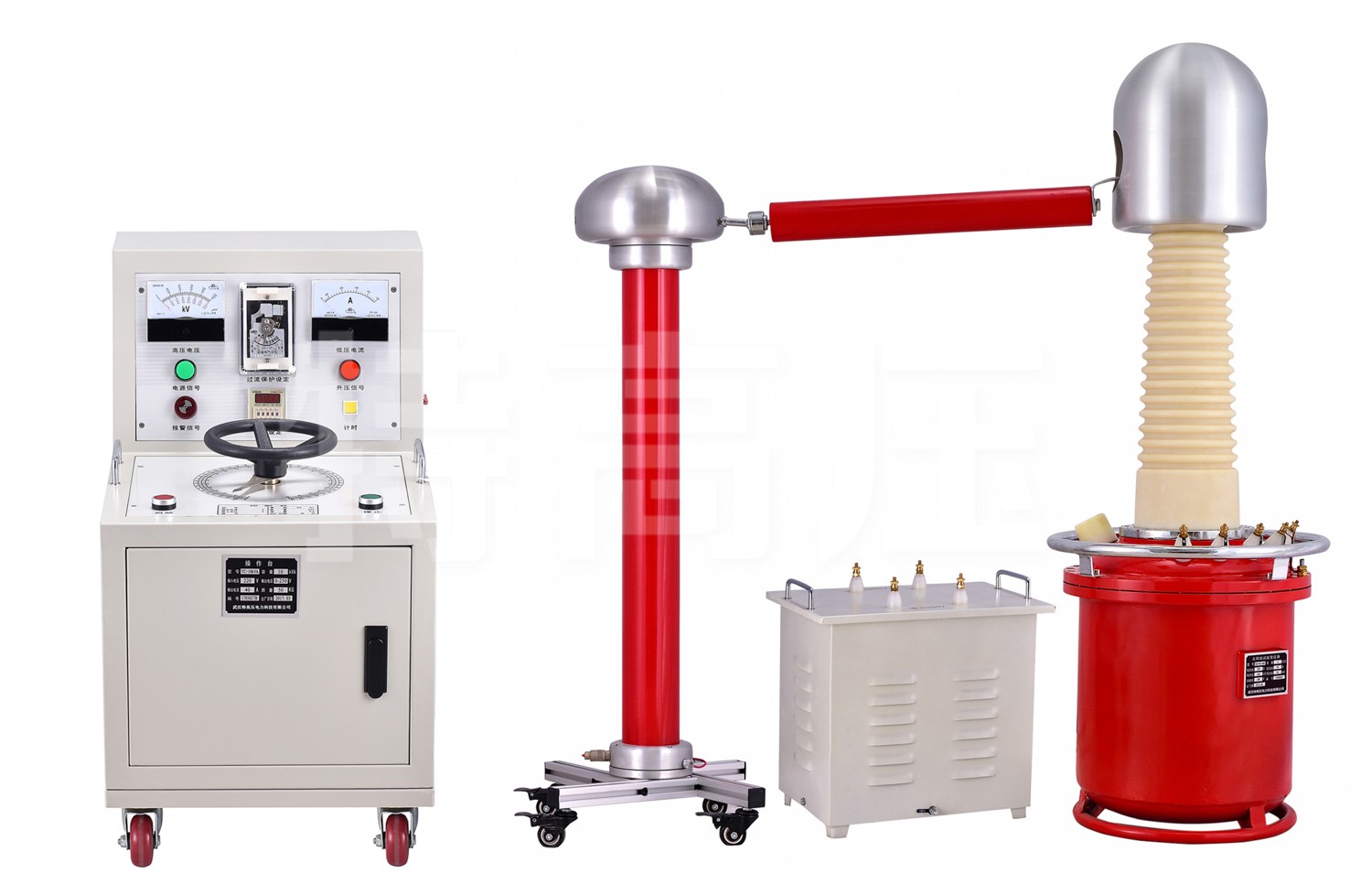

以该公司典型的“变频串联谐振无局放耐压试验装置"为例，其核心功能特点可概括如下：

• ‌低局放高压输出‌：采用环氧浇注干式无局放试验变压器或电抗器，配合防晕处理，系统背景局放低，满足苛刻试验要求。

• ‌变频串联谐振‌：通过调节频率使回路谐振，所需输入电源容量小（仅为试品容量的1/Q），重量轻，特别适合现场大容量试品试验。

• ‌高灵敏度局放检测‌：集成高性能数字局放仪，具备多通道、宽频带、脉冲鉴别、开窗等多种抗干扰功能，最小检测量程小。

• ‌全自动智能控制‌：一体化控制台实现自动调谐、自动升压、自动计时、自动记录与绘制Φ-U/N谱图，试验过程标准化。

• ‌完善的屏蔽与保护‌：提供屏蔽棚、专用接地线等附件方案。具备过压、过流、闪络、零位等多重保护，确保试验安全。

‌结语‌

“无局放耐压试验装置哪个好"的答案，指向的是一套为高压电气设备绝缘进行“审判"的精密系统。它通过提供纯净的高压环境与敏锐的放电感知能力，在一次试验中同时回答了“能否承受高压"和“内部是否"两个根本性问题。武汉特高压电力科技有限公司通过其高集成度、高纯净度、高智能化的无局放耐压试验方案，在重大电力设备制造与投运质量控制中展现出的专业性，以及其对高电压与弱信号矛盾统一的深刻把握，为保障电网核心设备的长周期安全稳定运行提供的技术支撑。选择这样一套专业的试验系统，意味着为绝缘质量管控树立的“标尺"和精密的“听诊器"。
